مادربرد گیگابایت مدل H310M S2P

نقد و بررسی مادربرد

مادربرد H310M S2P محصول شرکت گیگابایت می‌باشد و از به‌روزترین متریال‌های روز دنیا ساخته شده است.

این مادربرد بر اساس چیپست Z370 شرکت اینتل ساخته شده، در نتیجه مادربرد H310M S2P با نسل نهم و هشتم

از پردازنده‌های شرکت اینتل هم‌خوانی دارد. سوکت پردازنده این مادربرد نیز LGA 1151 می‌باشد. این مادربرد

حداکثر از 32 گیگابایت حافظه رم DDR4 با فرکانس تا 2666 مگاهرتز تحت پیکربندی دو کاناله پشتیبانی می‌کند.

شکاف‌های توسعه متشکل از سه PCI Express x16 و سه PCI Express x1 باعث شده که مادربرد بتواند برای استفاده

از چند کارت گرافیک در SLI با کارت‌های گرافیک انویدیا یا CrossFireX با کارت‌های گرافیک AMD همخوانی داشته باشد.

درگاه‌های مخصوص وسایل ذخیره‌سازی متشکل از چهار SATA 6Gb/s، دو SATA Express و یک شکاف M.2 با پشتیبانی

از هر دو SSD های PCIe x2 و SATA است. این مادربرد دارای چهار درگاه USB 3.1 نسل 1 و شش درگاه USB 2.0 می‌باشد

که در کل کاربران را از نظر تعداد وجود درگاه USB بی‌نیاز می‌کند. همچنین گیگابایت در این مادربرد از راهکار صوتی اختصاصی

باکیفیت با بهره‌گیری از پردازنده صوتی Realtek ALC887، خازن‌های مخصوص صدا، مدار ایزوله و تقویت‌کننده هوشمند هدفون

بهره گرفته است. در پنل پشتی این مادربرد یک عدد درگاه شبکه کابلی گیگابیتی مبتنی بر کنترلر پرقدرت Realtek تعبیه شده

که به کمک برنامه مکمل cFosSpeed می‌توان پهنای باند اینترنت را بین برنامه‌ها و بازی‌ها اولویت‌بندی کرد. به کمک برنامه مکمل

Smart Fan 5 و هدرهای فن متعدد، می‌توان بر عملکرد خنک‌سازی سیستم و فن‌های متعدد نظارت کرد. همچنین امکان کنترل

و شخصی‌سازی فعالیت فن‌ها وجود دارد. از دیگر ویژگی‌های این مادربرد می‌توان برد PCB ساخته شده با استفاده از دو برابر

مس بیشتر، مقاومت‌های مقاوم در برابر سولفاته شدن، BIOS دوقلو، برنامه‌های نظارتی و مدیریتی مکمل اختصاصی گیگابایت

، پشتیبانی از وضوح تصویر 4K Ultra HD، درگاه خروجی تصویر HDMI، هدرهای فن ترکیبی با پشتیبانی از انواع فن و پمپ،

پشتیبانی از حافظه‌های SSD و استفاده از قفل‌های دوگانه در قسمت شکافهای توسعه PCI-E را برشمرد.



مشخصات فیزیکی مادربرد

ابعاد

244x185x60 میلی‌متر

فرم فاکتور

microATX

پردازنده و چیپ ست مادربرد

تعداد سوکت پردازنده

یک عدد

نوع سوکت پردازنده

Intel LGA 1151

چیپ‌ست

Intel H310

برد تغذیه

5 فاز

پردازنده های پشتیبانی شده مادربرد

Intel Core i9 processors/Intel Core i7 processors/Intel Core i5 processors/

Intel Core i3 processors/Intel Pentium processors/ Intel Celeron processors

پشتیبانی از RAID

خیر

حافظه رم مادربرد

تعداد اسلات حافظه

دو عدد

پیکربندی حافظه

دو کاناله

حداکثر حافظه پشتیبانی شده

32 گیگابایت

استانداردهای حافظه

2666/2400/2133 مگاهرتز

پروفایل حافظه XMP

دارد

پروفایل حافظه AMP

ندارد

توضیحات حافظه

۲ عدد DDR4 DIMM sockets supporting up to 32 GB of system memory

پشتیبانی از ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

پشتیبانی از non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

کارت گرافیک مادربرد

اسلات PCI Express x16

یک عدد

تعداد مسیرهای PCI Express

16 مسیر

پشتیبانی از SLI

ندارد

پشتیبانی از Crossfire

خیر

نوع تخصیص مسیر مادربرد

۱ مسیر PCI Express x16 slot, running at x16

۱ مسیر 1 x PCI Express x1 slot

۲ عدد PCI slots

سایر توضیحات کارت گرافیک مادربرد

۱ عدد D-Sub port, supporting a maximum resolution of 1920×1200@60 Hz

۱ عدد DVI-D port, supporting a maximum resolution of 1920×1200@60 Hz

۱ عدد HDMI port, supporting a maximum resolution of 4096×2160@30 Hz

اتصالات داخلی

اسلات PCI Express x1

یک عدد

تعداد هدر USB 3.1 Type-C

اسلات PCI Express x4

ندارد

اسلات PCI

دو عدد

کانکتور Mini PCI Express

ندارد

کانکتور SATA 3.0

چهار عدد

کانکتور SATA 2.0

ندارد

کانکتور eSATA

ندارد

کانکتور mSATA

ندارد

کانکتور SATA Express

ندارد

کانکتور M.2

یک عدد

کانکتور Thunderbolt

ندارد

مجموع کانکتور فن

2 عدد

کانکتورهای برق

کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX

دکمه‌ها، سوییچ‌ها و جامپرها

۱ عدد Clear CMOS jumper

سایر توضیحات مربوط به اسلات‌ها

۱ مسیر PCI Express x16 slot, running at x16

۱ مسیر 1 x PCI Express x1 slot

۲ عدد PCI slots

هدر USB 2.0

یک عدد

هدر USB 3.0

ندارد

هدر USB 3.1

یک عدد

هدر USB 3.1 Type-C

ندارد

هدر USB 3.2

ندارد

هدر USB 3.2 Type-C

ندارد

تعداد هدر USB 3.2 Type-C

توضیحات تکمیلی هدرها

۱ عدد 24-pin ATX main power connector

۱ عدد 8-pin ATX 12V power connector

۴ عدد SATA 6Gb/s connectors

۱ عدد M.2 Socket 3 connector

۱ عدد CPU fan header

۱ عدد system fan header

۱ عدد front panel header

۱ عدد front panel audio header

۱ عدد USB 3.1 Gen 1 header

۱ عدد USB 2.0/1.1 header

۱ عدد Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)

۱ عدد serial port header

۱ عدد parallel port header

توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)

۱ عدد M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x2 SSD support)

۴ عدد SATA 6Gb/s connectors

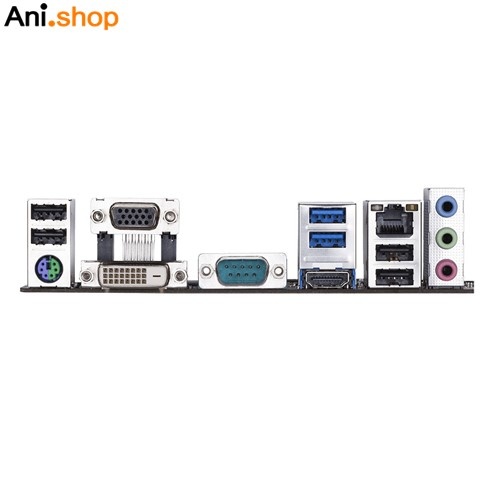

پنل پشتی مادربرد گیگابایت

پورت PS/2

یک عدد کومبو

پورت USB 2.0

چهار عدد

پورت USB 3.0

ندارد

پورت USB 3.1

دو عدد

پورت USB 3.2 Gen 1

ندارد

پورت USB 3.2 Gen 2

ندارد

پورت USB 4.0

ندارد

پورت USB Type-C

ندارد

پورت USB 3.2 Type-C

ندارد

پورت VGA (Serial)

دارد

پورت D-Sub

۱ عدد

پورت LPT (Parallel)

ندارد

پورت DVI

دارد

پورت HDMI

دارد

پورت DisplayPort

ندارد

پورت DisplayPort In Thunderbolt 3

ندارد

پورت LAN

یک عدد

کارت شبکه LAN

Realtek GbE LAN chip

کارت شبکه WLAN

ندارد

بلوتوث

ندارد

توضیحات کارت شبکه

10/100/1000 Mbit

کارت صدا

Realtek ALC887 codec

جک 3.5 میلی‌متری

3 عدد

خروجی صدای S/PDIF

ندارد

ورودی صدای S/PDIF

ندارد

توضیحات کارت صدا

Realtek ALC887 codec

High Definition Audio

2/4/5.1/7.1-channel

سایر مشخصات

کلید پاور روی مادربرد

ندارد

کلید ریست روی مادربرد

ندارد

بایوس دوگانه

دارد

پنل اورکلاک

ندارد

سون سگمنت Debugging

ندارد
